2012年03月01日

パオのデッキ取り付け



今回の作業は、お客様の車日産パオに社外オーディオデッキ取り付けです。

パオの純正?のレトロなカワイイデッキはプレミアが付くほど、珍しいらしいです。


お客様の時間の都合により、社外品取り付けのための配線コードを用意できなかったので、

カプラーをはずしギボシでつなぐことに…たらーっ(汗)

常電、ACC、イルミ、アース、左スピーカー×1、右スピーカー×1を検電テスターで探っていきます。
アースは黒だったのでわかりやすかったです。
調べた結果、常電=10ピンカプラーの真ん中「オレンジ」、ACC=アースの下「青」、
イルミ=常電の横「赤」
左スピーカーの線は、パネルをばらして確認しました。
「緑」と「黒黄」でした。
右スピーカーは「オレンジ」と「黒紫」でした。

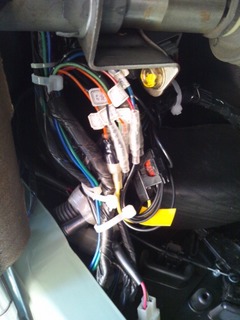

わからなくなると後で困るので画像のように印をつけました。

取り付けは、純正デッキがついてたところにつけようとしましたが、
CDが入れにくいとの事で、鉄製のブラケットを取り外しました。

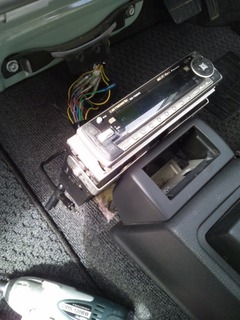

そこで、取り付け場所を画像のように純正の灰皿のところにつけました。
デッキにL型ステーを取り付け灰皿にボルトで固定できるようにしました。

鉄製のブラケットを取り外したので、配線が丸見えに…あせあせ(飛び散る汗)

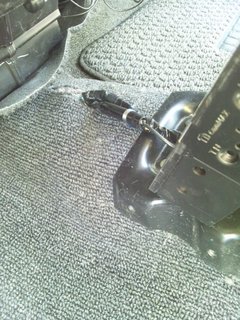

そこで配線を延長して、ラジオ線が出てる穴からカーペット下を通すことにしました。

出た配線はビニールテープでぐるぐる巻きにしました。

余った配線はコラム下に束ねて終了です。

かなり試行錯誤しましたが、お客様は大満足していただきました。
